Еще недавно внутреннее устройство процессора можно было представить относительно просто.
Существовал один большой полупроводниковый кристалл. На нем размещались вычислительные ядра, кэш, контроллеры памяти, интерфейсы, служебная логика и другие функциональные блоки. Кристалл устанавливался в корпус, корпус припаивался к печатной плате, а уже печатная плата соединяла процессор с памятью, накопителями, сетевыми контроллерами и остальными устройствами.
Граница была понятной:
- внутри корпуса находится микросхема;
- снаружи корпуса начинается печатная плата.
Чиплетная архитектура постепенно стирает эту границу.

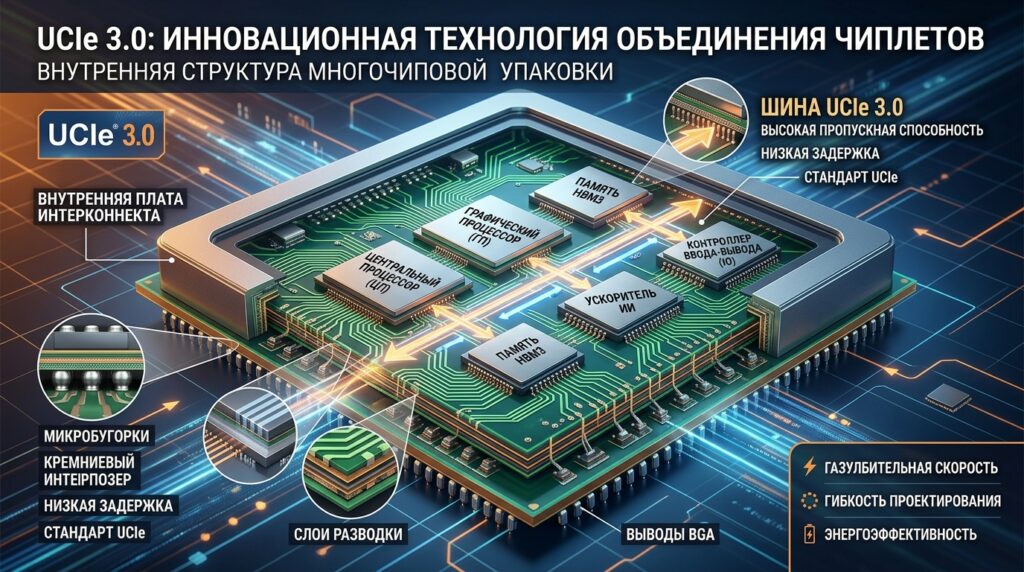

Современный корпус процессора может содержать не один, а несколько самостоятельных кристаллов. Один выполняет вычисления, другой отвечает за ввод-вывод, третий содержит кэш, четвертый реализует специализированный ускоритель, рядом устанавливаются кристаллы высокоскоростной памяти, а под ними может находиться активный базовый кристалл.
Все эти элементы необходимо соединить так, чтобы внешняя система воспринимала их как одно устройство.
В результате внутри корпуса возникает собственная инфраструктура:
- линии передачи данных;
- распределение питания;
- тактирование;
- управление;
- диагностика;
- загрузка прошивок;
- контроль температуры;
- восстановление после ошибок;
- аварийное отключение.
По своей функциональной роли она действительно начинает напоминать миниатюрную материнскую плату.
Только вместо миллиметровых дорожек используются микрометровые соединения, вместо обычных разъемов — массивы микроконтактов, а вместо стеклотекстолита могут применяться органические подложки, кремниевые мосты, интерпозеры и перераспределительные слои.
Именно для стандартизации такой внутрикристальной «платы» развивается UCIe — Universal Chiplet Interconnect Express.
Важное уточнение: внутри корпуса нет обычной печатной платы
Название статьи является инженерной метафорой.
Производитель не помещает внутрь процессора маленькую плату из обычного FR-4. Однако подложка многокристального корпуса действительно выполняет многие функции, которые раньше относились к материнской плате:
- соединяет отдельные функциональные блоки;
- обеспечивает высокоскоростной обмен;
- распределяет питание;
- организует возвратные токи;
- отводит тепло;
- связывает вычислительные компоненты с внешними выводами;
- формирует механическую основу системы.
В стандартных корпусах чиплеты могут соединяться металлическими трассами органической подложки, похожими по своей роли на дорожки печатной платы. В более сложных конструкциях используются кремниевые интерпозеры, локальные мосты и тонкие перераспределительные слои. Для вертикальной интеграции применяются микроконтакты, сквозные соединения и гибридное соединение кристаллов.
Поэтому правильнее говорить так:
Функции печатной платы перемещаются внутрь корпуса микросхемы, а сам корпус превращается в сложную электронную систему.
1. Что произошло с UCIe 3.0
Спецификация UCIe 3.0 была официально представлена 5 августа 2025 года. Она добавила скорости 48 и 64 ГТ/с для стандартных и усовершенствованных вариантов корпусирования, сохранила обратную совместимость с предыдущими версиями и расширила возможности управления многокристальной системой. UCIe
К основным нововведениям относятся:
- скорость до 64 ГТ/с;
- увеличение плотности пропускной способности;
- поддержка непрерывных потоков данных;
- динамическая калибровка линий во время работы;
- снижение энергопотребления в состоянии ожидания;
- загрузка прошивок в чиплеты;
- приоритетные служебные сообщения;
- увеличение дальности служебного канала до 100 мм;
- быстрый сброс производительности при перегреве;
- аварийное отключение всей многокристальной системы.
В 2026 году развитие стандарта перешло от обсуждения архитектуры к демонстрации реальной совместимости. На Chiplet Summit 2026 Intel и Cadence показали живую демонстрацию взаимодействия UCIe-S на испытательных кристаллах. Это важный этап: открытая спецификация начинает превращаться в физически проверяемую экосистему. UCIe Consortium
Но чтобы понять значение UCIe, сначала необходимо разобраться, почему полупроводниковая промышленность вообще решила отказаться от одного большого кристалла.
2. Почему нельзя бесконечно увеличивать монолитный процессор
Развитие микросхем десятилетиями шло по относительно прямому пути: уменьшались транзисторы, на одном кристалле размещалось все больше логики, а производительность росла.
Но увеличение монолитного кристалла сталкивается сразу с несколькими ограничениями.
Ограничение размера
Кристалл формируется посредством фотолитографии. Поле экспонирования имеет конечный размер, поэтому невозможно бесконечно увеличивать площадь одной микросхемы.
Особенно крупные вычислительные системы могут приблизиться к пределу литографического поля. Чиплетная конструкция позволяет собрать устройство, суммарная площадь кремния которого превышает размеры, доступные одному монолитному кристаллу. UCIe Consortium прямо относит возможность создания систем крупнее литографического предела к преимуществам стандартизированной чиплетной архитектуры.
Снижение выхода годных кристаллов
Полупроводниковая пластина не является абсолютно идеальной. На ней встречаются дефекты.
Чем больше площадь отдельного кристалла, тем выше вероятность, что один из дефектов попадет внутрь него и сделает непригодным весь компонент.
Если дефект возникает в небольшой вычислительной микросхеме, теряется один небольшой кристалл. Если тот же дефект попадает в огромный монолитный процессор, производитель может потерять значительно более дорогое изделие.
Меньшие чиплеты обычно дают возможность получить больше годных элементов с одной пластины, снизить отходы и использовать исправные кристаллы в различных комбинациях. Но общая экономика зависит и от качества корпусирования: чем больше элементов собирается в одном корпусе, тем важнее проверять каждый из них до окончательной сборки. AMD
Не всем блокам нужен самый передовой техпроцесс
Вычислительные ядра выигрывают от уменьшения транзисторов. Они могут становиться быстрее, компактнее и эффективнее.
Но контроллеры ввода-вывода, аналоговые узлы, высоковольтные элементы и некоторые интерфейсы не всегда получают столь же значительное преимущество от переноса на новейший технологический процесс.
Более того, аналоговые и физические интерфейсы иногда удобнее производить на зрелой и хорошо изученной технологии.
Монолитный процессор заставляет изготовить все блоки на одном техпроцессе.
Чиплетная архитектура позволяет разделить систему:
- вычислительные ядра производить на передовой норме;
- ввод-вывод — на более зрелой;
- аналоговые блоки — на специализированной;
- память — по отдельной технологии;
- радиочастотные и оптические элементы — из других материалов.
Современные производители рассматривают именно такое сочетание разных техпроцессов и типов кристаллов как одно из главных преимуществ гетерогенной интеграции. Intel
3. Что такое чиплет
Чиплет — это сравнительно небольшой полупроводниковый кристалл, выполняющий определенную функцию и предназначенный для работы в составе более крупной многокристальной системы.
Чиплетом может быть:
- группа процессорных ядер;
- графический вычислительный блок;
- матричный AI-ускоритель;
- контроллер памяти;
- кэш-память;
- интерфейс ввода-вывода;
- сетевой контроллер;
- криптографический модуль;
- аналого-цифровой преобразователь;
- радиочастотный тракт;
- оптический интерфейс;
- служебный управляющий кристалл.
Несколько чиплетов устанавливаются в один корпус и вместе образуют System-in-Package, или SiP — систему в корпусе.
Для пользователя эта конструкция может выглядеть как обычный процессор. У нее одно обозначение, один корпус и один набор внешних контактов.
Внутри же находится не одна микросхема, а небольшая электронная система, состоящая из нескольких специализированных кристаллов. Arm описывает чиплеты как модульные блоки SoC, позволяющие независимо разрабатывать и оптимизировать вычисления, память и ввод-вывод. Am
4. Чем чиплет отличается от отдельной микросхемы на плате
Может возникнуть логичный вопрос:
Если разные функции можно выполнить отдельными микросхемами, зачем помещать их в один корпус?
Внешняя печатная плата накладывает ограничения.
Сигнал должен пройти:
- через выводы первого кристалла;
- через его корпус;
- по подложке корпуса;
- через шарики BGA;
- по дорожке печатной платы;
- через выводы второго корпуса;
- к другому кристаллу.
Каждый участок добавляет:
- длину;
- задержку;
- паразитную емкость;
- паразитную индуктивность;
- потери;
- энергопотребление;
- площадь.
Внутри многокристального корпуса чиплеты можно разместить на расстоянии нескольких миллиметров или даже микрометров друг от друга. Соединения становятся короче, количество контактов может быть значительно больше, а энергия передачи одного бита уменьшается.
Стандартный вариант UCIe допускает соединение чиплетов через органическую подложку с каналами длиной до десятков миллиметров. Усовершенствованные варианты используют интерпозеры или мосты и обеспечивают значительно более короткие линии и более высокую плотность соединений.
Поэтому внутренний интерфейс может быть:
- шире;
- быстрее;
- экономичнее;
- плотнее,
чем соединение двух отдельных микросхем на материнской плате.
5. Печатная плата, интерпозер и кремниевый мост
В многокристальном корпусе встречаются несколько основных способов соединения.
Органическая подложка
Это наиболее близкий аналог обычной печатной платы.
Чиплеты размещаются рядом, а соединяющие их трассы проходят по многослойной органической подложке корпуса.
Преимущества:
- сравнительно доступная технология;
- возможность использовать крупные корпуса;
- меньшая стоимость по сравнению с полным кремниевым интерпозером;
- совместимость с традиционными процессами корпусирования.
Ограничения:
- более крупный шаг контактов;
- более длинные соединения;
- меньшая плотность трассировки;
- более жесткие ограничения по целостности сигнала.
В терминологии UCIe такой вариант относится к UCIe-S, то есть к стандартному корпусированию.
Кремниевый интерпозер
Интерпозер представляет собой промежуточный кремниевый слой с очень тонкими проводниками.
На нем могут размещаться:
- вычислительные чиплеты;
- память HBM;
- интерфейсные кристаллы;
- вспомогательная логика.
Кремний позволяет формировать намного более мелкие линии, чем обычная органическая подложка. Соединения становятся короче, плотнее и электрически стабильнее.
Недостатки:
- высокая стоимость;
- сложность производства;
- ограничение размеров;
- дополнительные технологические операции;
- требования к сквозным соединениям и тепловому проектированию.
Кремниевый мост
Вместо большого интерпозера можно использовать локальный кремниевый мост только под теми краями чиплетов, которые нужно соединить.
Он действует как короткий участок сверхплотной межкристальной трассировки.
Такой подход позволяет получить преимущества тонких кремниевых соединений, не занимая кремнием всю площадь корпуса.
Intel использует подобную идею в технологии EMIB, а более новые варианты EMIB-T объединяют локальные мосты с вертикальными соединениями для улучшения передачи питания.
Перераспределительные слои
В fan-out-корпусировании вокруг кристаллов формируются тонкие металлические слои RDL — Redistribution Layers.
Они позволяют перераспределить контакты и соединить чиплеты без полноразмерного кремниевого интерпозера.
Вертикальное соединение
Чиплеты можно размещать не только рядом, но и друг над другом.
UCIe 2.0 добавила поддержку трехмерного корпусирования и гибридного соединения с шагом контактов от десятков микрометров до единиц микрометров и менее.
6. Что означают 2D, 2.5D и 3D
Эти обозначения описывают взаимное расположение кристаллов и способ их соединения.
2D
Чиплеты размещены рядом на общей органической подложке.
Их можно представить как несколько микросхем, установленных на очень компактной и высокоточной внутренней плате.
2.5D
Чиплеты также находятся рядом, но соединяются через более плотную структуру:
- кремниевый интерпозер;
- локальный кремниевый мост;
- тонкие перераспределительные слои.
Название «2.5D» отражает промежуточное положение: кристаллы еще не установлены непосредственно друг на друга, но соединение уже значительно плотнее обычной плоской подложки.
3D
Кристаллы располагаются вертикально.
Вычислительный чиплет может находиться над базовым кристаллом, кэш — над вычислительным блоком, а память — в отдельной вертикальной сборке.
Вертикальная интеграция позволяет радикально уменьшить длину соединений и увеличить их количество, но резко усложняет:
- охлаждение;
- тестирование;
- распределение питания;
- механическую надежность;
- ремонт и анализ дефектов.
TSMC, Intel и Samsung развивают собственные семейства технологий 2.5D- и 3D-интеграции. TSMC сообщает, что трехмерное соединение 3-нм кристаллов в рамках SoIC перешло к серийному производству в 2025 году.
7. Для чего нужен UCIe
До появления общего стандарта производители могли соединять собственные чиплеты посредством закрытых интерфейсов.
Это работало, пока все элементы системы разрабатывала одна компания.
Но закрытый интерфейс создает зависимость:
- чиплет одного производителя нельзя свободно подключить к чиплету другого;
- для нового проекта приходится повторно разрабатывать физический интерфейс;
- инструменты проверки и тестирования остаются привязаны к одному поставщику;
- сложно создать рынок готовых функциональных кристаллов.
UCIe пытается сформировать единый внутрипакетный интерфейс, подобно тому как внешние стандарты когда-то создали рынок совместимых устройств.
PCI Express позволил подключать к компьютеру видеокарты и сетевые адаптеры разных производителей.
USB стандартизировал подключение внешней периферии.
Ethernet создал совместимую сетевую инфраструктуру.
UCIe ставит более сложную задачу: стандартизировать обмен между необработанными полупроводниковыми кристаллами внутри одного корпуса. Консорциум определяет UCIe как открытый стандарт соединения чиплетов, охватывающий физический уровень, межкристальные протоколы и программную модель.
8. Что именно стандартизирует UCIe
UCIe не описывает внутреннюю архитектуру процессора.
Стандарт не требует, чтобы все чиплеты имели одинаковые ядра, одинаковый техпроцесс или одинаковое назначение.
Он определяет правила их взаимодействия.
Упрощенно стандарт охватывает несколько уровней.
Физический уровень
Он отвечает за фактическую передачу электрического сигнала:
- расположение контактов;
- группы линий;
- направление передачи;
- тактирование;
- обучение канала;
- резервные линии;
- допустимые электрические параметры;
- восстановление работоспособности.
Межкристальный адаптер
Этот уровень связывает физический канал с передаваемым протоколом.
Он может отвечать за:
- формирование блоков данных;
- контроль ошибок;
- повторную передачу;
- управление состоянием линии;
- согласование режимов;
- обработку отказов.
Протокольный и программный уровни
Поверх UCIe могут передаваться стандартные или специализированные протоколы.
Консорциум изначально ориентировался на PCI Express и CXL, но также предусмотрел Raw Mode для потоковых и пользовательских протоколов. UCIe Consortium
Это позволяет использовать один физический стандарт для разных задач.
9. PCIe внутри корпуса
PCI Express обычно ассоциируется с разъемом на материнской плате.
Но протокол PCIe можно использовать и внутри корпуса.
Например, процессорный чиплет может обращаться к:
- сетевому контроллеру;
- криптографическому ускорителю;
- специализированному вычислителю;
- внешнему интерфейсному блоку.
Для программного обеспечения такой элемент может выглядеть почти как обычное PCIe-устройство, хотя физически он расположен в нескольких миллиметрах от процессорных ядер.
Преимущество — повторное использование существующей программной и протокольной экосистемы.
Не нужно с нуля изобретать:
- обнаружение устройств;
- конфигурацию;
- передачу пакетов;
- обработку ошибок;
- совместимость с операционной системой.
10. CXL внутри корпуса
CXL предназначен не только для обычной передачи данных. Он позволяет организовать когерентное взаимодействие между процессорами, памятью и ускорителями.
Когерентность означает, что разные вычислительные блоки могут согласованно работать с общими данными и представлением памяти.
В чиплетной системе это особенно важно.
Можно разместить в одном корпусе:
- процессорные ядра;
- AI-ускоритель;
- большой кэш;
- контроллеры памяти;
- специализированную память.
CXL поверх UCIe предоставляет стандартную основу для их логического взаимодействия, а короткий внутрипакетный канал уменьшает задержку и энергопотребление по сравнению с внешним соединением.
11. Raw Mode: когда готового протокола недостаточно
Не каждая система похожа на обычный компьютер.
Иногда разработчику необходимо передавать непрерывный поток:
- отсчеты АЦП;
- данные ЦАП;
- радиосигнал;
- видеопоток;
- результаты цифровой обработки;
- пользовательские команды;
- внутренний протокол ускорителя.
Для таких случаев используется Raw Mode.
Физическая инфраструктура UCIe предоставляет линию, тактирование и базовые механизмы взаимодействия, а формат данных может определяться конкретным применением.
Это превращает UCIe не только во «внутренний PCIe», но и в универсальный высокоскоростной транспорт для специализированных систем.
12. Что нового дала скорость 64 ГТ/с
UCIe 2.0 поддерживала максимальную скорость 32 ГТ/с. В версии 3.0 появились режимы 48 и 64 ГТ/с.
Увеличение скорости применяется как в стандартных корпусах UCIe-S, так и в усовершенствованных UCIe-A.
Важно понимать: 64 ГТ/с — это скорость отдельной физической линии, а не общая скорость всего корпуса.
UCIe использует широкие группы параллельных однонаправленных линий. Поэтому суммарная пропускная способность зависит от:
- числа линий;
- числа модулей UCIe;
- ширины физического интерфейса;
- типа корпуса;
- режима работы;
- передаваемого протокола.
UCIe 3.0 увеличивает линейную плотность пропускной способности приблизительно в 1,7–2 раза, а плотность по площади — примерно в 1,3–1,6 раза относительно UCIe 2.0. При этом стандарт сохранил двухуровневую сигнализацию NRZ, а не перешел на PAM4.
13. Почему UCIe сохранила NRZ
В PCIe 6.0 и более новых поколениях применяется четырехуровневая PAM4-сигнализация, позволяющая передавать больше данных за один символ.
UCIe 3.0 сохранила NRZ, где используются два уровня сигнала.
Это стало возможным благодаря особенностям внутрипакетного соединения:
- линии намного короче;
- отсутствует длинный внешний разъемный канал;
- геометрия соединений лучше контролируется;
- канал проектируется как часть одного корпуса;
- можно использовать большое количество параллельных проводников.
NRZ проще различать на приемнике и легче обеспечить низкую задержку. Цена такого подхода — необходимость большого числа физических контактов.
UCIe делает ставку не на сложную многоуровневую передачу по нескольким длинным линиям, а на широкую и короткую параллельную связь внутри корпуса. Спецификация 3.0 предусматривает трехкоэффициентную коррекцию передатчика, линейную коррекцию приемника и дополнительную обратную коррекцию для более сложных каналов.
14. Почему длина края кристалла становится ценным ресурсом
Чтобы передать данные между чиплетами, необходимо разместить контакты вдоль их границы.
Эту границу иногда называют shoreline — береговой линией кристалла.
Чем больше линий нужно передать, тем большую часть края необходимо занять контактами и физическим интерфейсом.
Возникает новое ограничение: чиплет может иметь достаточно внутренней вычислительной мощности, но недостаточно свободного края для вывода всех необходимых данных.
Поэтому важны не только гигабайты в секунду, но и:
- пропускная способность на миллиметр края;
- пропускная способность на единицу площади;
- энергия передачи одного бита;
- площадь схем физического интерфейса.
UCIe 3.0 повышает скорость без удвоения числа контактов, увеличивая полезную отдачу от ограниченной границы кристалла. Консорциум называет рост shoreline bandwidth density одной из основных причин перехода к 64 ГТ/с.
15. Непрерывная передача данных: UCIe выходит за пределы процессоров
Одно из наиболее интересных нововведений UCIe 3.0 — поддержка непрерывных потоковых протоколов.
Рассмотрим систему обработки радиосигнала.
Отдельный чиплет АЦП непрерывно преобразует аналоговый сигнал в цифровые отсчеты. Эти данные должны без остановки поступать в DSP или SoC.
Обычный пакетный интерфейс может создавать:
- буферизацию;
- паузы;
- дополнительное тактирование;
- изменение задержки;
- сложность синхронизации.
UCIe 3.0 позволяет согласовать скорость линии со скоростью генерации и потребления данных. Это особенно важно для чувствительных аналоговых систем, где дополнительные PLL и независимые тактовые домены способны вносить частотный шум.
Благодаря этому UCIe может применяться не только между цифровыми процессорами, но и между:
- АЦП и DSP;
- ЦАП и формирователем сигнала;
- радиочастотным трактом и SoC;
- оптическим приемником и сетевым процессором;
- сенсорным кристаллом и вычислительным блоком.
Это открывает путь к модульным системам связи, радиолокации, измерительной техники и промышленной обработки сигналов.
16. Служебный канал как нервная система корпуса
Основной канал UCIe переносит большие объемы пользовательских данных.
Но сложной многокристальной системе нужен и отдельный служебный транспорт.
По нему могут передаваться:
- команды включения;
- сведения о температуре;
- сообщения об ошибках;
- данные диагностики;
- запросы обновления;
- аварийные уведомления;
- информация о состоянии питания.
В UCIe 3.0 дальность служебного sideband-канала для стандартного корпуса увеличена до 100 мм.
Это не означает, что главный высокоскоростной канал UCIe теперь может свободно проходить 100 мм. Речь идет именно о служебной сети управления.
Увеличение дальности позволяет организовать звездообразную топологию, в которой центральный управляющий чиплет напрямую связан с остальными элементами системы. Это уменьшает число промежуточных пересылок, снижает задержку управления и упрощает централизованный контроль.
17. Director Chiplet: управляющий кристалл системы
По мере увеличения числа чиплетов возникает потребность в центральном координаторе.
В материалах UCIe используется понятие Director Chiplet — управляющего чиплета.
Он может выполнять следующие функции:
- запуск системы;
- обнаружение остальных чиплетов;
- инициализацию служебной сети;
- загрузку прошивок;
- сбор телеметрии;
- управление состояниями питания;
- обработку неисправностей;
- координацию обновлений.
Это похоже на сочетание:
- системного контроллера;
- загрузчика;
- контроллера управления платой;
- сервисного процессора.
Только все это находится внутри корпуса.
18. Загрузка прошивки в чиплеты
Многие современные микросхемы не являются полностью аппаратными устройствами.
Для работы им нужна прошивка:
- микрокод;
- алгоритм обучения физического интерфейса;
- таблицы конфигурации;
- управляющая программа;
- код безопасности;
- логика восстановления.
Если каждый чиплет будет иметь собственную внешнюю флеш-память и отдельную систему загрузки, корпус станет сложнее и дороже.
UCIe 3.0 стандартизирует механизм ранней загрузки изменяемой прошивки.
Управляющий чиплет может получить код из общего внешнего источника и передать его другим чиплетам через служебный или основной канал. После запуска могут использоваться стандартные протоколы управления, включая MCTP и PLDM.
Это позволяет уменьшить количество отдельных накопителей и унифицировать запуск многокристальной системы.
Но одновременно повышает требования к безопасности.
Если управляющий чиплет загружает код во все остальные элементы, он становится частью корня доверия всей конструкции.
Необходимо обеспечить:
- проверку цифровой подписи;
- защиту от подмены;
- контроль версий;
- запрет несанкционированного отката;
- изоляцию поврежденного чиплета;
- безопасное восстановление.
Сам механизм передачи прошивки не делает систему автоматически безопасной. Безопасность определяется тем, как производитель построит всю цепочку доверия.
19. Приоритетные служебные сообщения
Представим многокристальный ускоритель, в котором одновременно передаются:
- большие диагностические дампы;
- телеметрия;
- команды управления;
- сообщение о критическом перегреве.
Обычная очередь может заставить аварийное сообщение ожидать завершения длинной служебной передачи.
Для силовой или тепловой аварии такая задержка недопустима.
UCIe 3.0 позволяет прерывать обычный sideband-трафик и передавать приоритетный пакет. В официальном описании приводится верхняя оценка межузловой задержки такого сообщения около 60 нс при служебной частоте 800 МГц.
Это уже не просто интерфейс обмена данными.
Это инфраструктура реального времени для управления физическим состоянием корпуса.
20. Быстрое снижение мощности и аварийное отключение
Чиплеты внутри одного корпуса могут производиться:
- на разных техпроцессах;
- разными заводами;
- из разных материалов;
- с разными допустимыми температурами.
Один кристалл может безопасно работать при более высокой температуре, чем соседний.
Если самый чувствительный чиплет перегревается, остальная система должна быстро снизить активность.
UCIe 3.0 предусматривает два специальных механизма:
Fast Throttle
Чиплет сообщает, что приближается к опасному тепловому режиму.
Остальные участники согласованно снижают производительность и тепловыделение.
Emergency Shutdown
Если температура выходит за допустимый предел, подается общесистемный сигнал аварийного отключения.
Для быстрого распространения таких событий используются отдельные двунаправленные линии с открытым стоком. Один чиплет может инициировать событие сразу для всей тепловой зоны корпуса.
Это показывает, насколько изменилась природа микросхемы.
Обычный монолитный кристалл управлял собой.
Многокристальная система должна управлять коллективным поведением нескольких независимых компонентов.
21. Экономия энергии во время работы
Высокоскоростной интерфейс потребляет энергию даже тогда, когда сама передача данных организована эффективно.
Энергия расходуется на:
- формирование сигнала;
- тактирование;
- прием;
- коррекцию;
- поддержание калибровки;
- служебную логику.
Параметры кристаллов изменяются с температурой, напряжением и старением. Поэтому канал необходимо периодически подстраивать.
UCIe 3.0 добавила возможность выполнять часть коррекции передатчика во время работы, используя ранее предусмотренный диапазон настройки. Это позволяет поддерживать качество связи без постоянного использования более энергоемких запасов по сигналу.
22. Глубокое состояние ожидания
Когда чиплеты не обмениваются данными, физический интерфейс желательно максимально отключить.
Но полностью обесточенная система должна каким-то образом получить сигнал пробуждения.
UCIe 3.0 оптимизирует глубокое состояние L2. Основная часть служебной инфраструктуры может быть отключена, а небольшой фрагмент логики продолжает отслеживать изменение уровней на служебных линиях.
При появлении сигнала пробуждения остальная система запускается.
Это особенно важно для:
- мобильных устройств;
- периферийных ускорителей;
- автомобильных систем;
- чиплетов, активируемых только для отдельных задач;
- крупных AI-комплексов с динамическим управлением мощностью.
23. Чиплеты как конструктор: обещание и реальность
Популярное описание чиплетной архитектуры звучит привлекательно:
Производитель выбирает процессорный чиплет одной компании, интерфейсный — другой, AI-ускоритель — третьей, затем соединяет их и получает собственную микросхему.
Теоретически UCIe создает основу именно для такого рынка.
Но современный чиплет пока нельзя сравнить с модулем Arduino или платой расширения.
Даже при наличии стандартного интерфейса остаются десятки вопросов:
- совпадает ли тип корпуса;
- совместим ли шаг контактов;
- соответствует ли расположение линий;
- подходит ли напряжение питания;
- выдерживает ли подложка общий ток;
- совместимы ли протоколы;
- согласованы ли режимы сброса;
- кто загружает прошивку;
- как проводится тестирование;
- как распределяется тепло;
- кто отвечает за отказ;
- где хранятся модели компонентов;
- можно ли проверить подлинность чиплета.
Intel прямо отмечает, что настоящий рынок взаимозаменяемых многопроизводительских чиплетов является многолетней задачей. Среди препятствий называются различия стандартов, тестирование, проверка совместимости, масштабирование и долгосрочная поддержка.
UCIe стандартизирует важнейшую часть системы, но не превращает сырые полупроводниковые кристаллы в бытовые сменные модули.
24. Почему чиплет не будет съемным
Слово «интерфейс» может вызвать ассоциацию с обычным разъемом.
Но UCIe-соединение создается на производстве корпуса.
Чиплет:
- точно позиционируется;
- прижимается или припаивается к массиву микроконтактов;
- фиксируется;
- может заливаться компаундом;
- соединяется с системой охлаждения;
- проходит совместные испытания.
Пользователь не сможет открыть корпус и заменить вычислительный чиплет на более мощный.
Возможность замены существует на уровне разработки и производства нового изделия, а не на уровне эксплуатации.
UCIe дает разработчику архитектурную модульность, но не предполагает бытовую механическую модульность.
25. Known Good Die: сначала докажите, что кристалл исправен
Если в корпус устанавливаются восемь чиплетов, отказ одного из них способен сделать непригодной всю сборку.
К этому моменту производитель уже затратил ресурсы на:
- изготовление остальных кристаллов;
- интерпозер;
- подложку;
- сборку;
- выравнивание;
- соединение;
- корпусирование.
Поэтому каждый элемент желательно проверить до окончательной установки.
Так появляется требование Known Good Die — заведомо исправного кристалла.
Но проверять необработанный кристалл сложнее, чем готовую микросхему:
- у него нет обычного корпуса;
- контакты очень малы;
- часть функций зависит от соседних чиплетов;
- полноценная тактовая и силовая инфраструктура может появиться только после сборки;
- не все режимы доступны при предварительном тесте.
UCIe 2.0 развила архитектуру управления, тестирования и отладки многокристальных систем на всех этапах жизненного цикла: от сортировки отдельных кристаллов до диагностики готового изделия в эксплуатации.
26. Исправный чиплет еще не гарантирует исправную систему
Даже если все отдельные кристаллы работают, собранная система может оказаться неисправной.
Возможные причины:
- дефект микроконтакта;
- нарушение выравнивания;
- повреждение интерпозера;
- короткое замыкание;
- обрыв линии;
- неправильное распределение питания;
- недопустимый перекос тактирования;
- термомеханическое напряжение;
- несовместимость прошивок;
- ошибка управления.
Поэтому тестирование выполняется на нескольких уровнях:
- проверка полупроводниковой пластины;
- проверка отдельных чиплетов;
- контроль после установки;
- тестирование межкристальных линий;
- проверка собранного корпуса;
- функциональное испытание системы;
- диагностика в эксплуатации.
Чем сложнее корпус, тем больше он напоминает не отдельную микросхему, а законченное электронное изделие.
27. Питание становится одной из главных проблем
Обмен данными между чиплетами привлекает основное внимание, но многокристальная система должна еще и получить питание.
Крупный AI-ускоритель может содержать:
- несколько вычислительных кристаллов;
- память HBM;
- интерфейсные чиплеты;
- базовый кристалл;
- оптические интерфейсы;
- локальные регуляторы.
Каждый элемент может требовать:
- собственного напряжения;
- отдельной последовательности включения;
- контроля просадки;
- локальной фильтрации;
- ограничения тока;
- независимого отключения.
Через подложку корпуса проходят огромные токи. Сигнальные линии конкурируют с силовыми за площадь. Вертикальные соединения должны одновременно передавать данные, питание и тепло.
Intel развивает EMIB-T с вертикальными TSV именно для улучшения маршрутизации питания в крупных многокристальных системах. На ECTC 2026 компания сообщила о конструкциях размером до 120 × 120 мм, содержащих более девяти литографических полей вычислительных и запоминающих кристаллов.
28. Тепло: чиплеты нельзя просто сложить вместе
Разделение большого кристалла на несколько малых упрощает производство, но не устраняет тепловыделение.
Если несколько мощных вычислительных чиплетов расположены рядом, они нагревают:
- друг друга;
- интерпозер;
- подложку;
- память;
- локальные соединения.
При вертикальной сборке проблема становится еще сложнее.
Верхний кристалл может перекрывать путь тепла от нижнего. Внутренние горячие точки оказываются удалены от крышки корпуса и системы охлаждения.
Кроме температуры кристалла необходимо учитывать:
- неравномерное тепловое расширение;
- напряжения в микроконтактах;
- деформацию подложки;
- старение соединений;
- влияние температуры одного чиплета на соседний;
- различия допустимых температур разных техпроцессов.
Именно поэтому UCIe 3.0 уделяет отдельное внимание общесистемному снижению мощности и аварийному отключению.
29. Большой корпус начинает деформироваться
Органическая подложка, кремний, медь, припой и компаунд расширяются при нагреве по-разному.
В маленьком корпусе механические перемещения относительно невелики.
В конструкции размером с небольшую печатную плату даже небольшой коэффициент расширения создает заметное смещение по краям.
Возникают:
- изгиб корпуса;
- напряжения в контактах;
- риск отрыва микросоединений;
- сложности монтажа на системную плату;
- ухудшение теплового контакта;
- ограничения размера интерпозера.
Именно поэтому производители исследуют стеклянные подложки. Стекло способно обеспечить повышенную геометрическую стабильность и меньшую деформацию крупных корпусов.
Intel в 2026 году представила результаты по стеклянным основаниям и сквозным соединениям, ориентированным на крупные AI- и HPC-системы.
30. Корпус необходимо проектировать как высокоскоростную плату
Межкристальные линии имеют очень малую длину, но работают на высокой скорости и располагаются с чрезвычайно высокой плотностью.
Разработчик должен учитывать:
- волновое сопротивление;
- потери;
- отражения;
- перекрестные наводки;
- перекос между линиями;
- шум питания;
- возвратные токи;
- связь с соседними интерфейсами;
- распределение контактов;
- тепловое изменение параметров.
Проблема напоминает проектирование PCIe или памяти на печатной плате, но переносится на микрометровый масштаб.
Ошибку нельзя исправить перерезанием дорожки и установкой перемычки.
После изготовления интерпозера или подложки топология практически неизменна.
Поэтому возрастают требования к:
- предварительному моделированию;
- электромагнитным решателям;
- совместному анализу сигнала и питания;
- точным моделям корпусов;
- контролю производства;
- статистическому анализу допусков.
31. Почему 64 ГТ/с внутри корпуса — не то же самое, что PCIe 8.0 на плате
Одинаковая численная скорость не означает одинаковую инженерную задачу.
Внешний PCIe-канал проходит:
- через корпус передатчика;
- по материнской плате;
- через переходные отверстия;
- через разъем;
- по добавочной плате;
- к корпусу приемника.
UCIe-канал может соединять два края соседних кристаллов через интерпозер длиной в несколько миллиметров.
Поэтому UCIe может использовать:
- широкую параллельную шину;
- NRZ;
- более низкую амплитуду;
- меньшее количество сложной эквализации;
- меньшую энергию на бит.
Но у UCIe есть другие сложности:
- огромное число контактов;
- очень малый шаг;
- межлинейный перекос;
- точность сборки;
- тестирование необработанных кристаллов;
- распределение сигналов по краю чиплета;
- механическая надежность микросоединений.
Печатная плата постепенно приближается к СВЧ-технике, а корпус микросхемы — к сверхплотной печатной плате.
32. Какие устройства могут строиться на UCIe
Серверные процессоры
Вычислительные ядра можно отделить от:
- контроллеров памяти;
- PCIe;
- сетевых интерфейсов;
- кэша;
- служебной логики.
Это позволяет формировать семейство процессоров с разным числом вычислительных чиплетов.
AI-ускорители
В одном корпусе могут находиться:
- матричные вычислители;
- память HBM;
- межпроцессорные интерфейсы;
- сетевой чиплет;
- управляющий процессор;
- оптический интерфейс.
Специализированные заказные процессоры
Производитель может использовать готовый вычислительный блок и добавить собственный ускоритель.
Это потенциально сокращает стоимость и срок разработки по сравнению с созданием всего SoC с нуля.
Автомобильная электроника
Базовая вычислительная платформа может расширяться чиплетами:
- компьютерного зрения;
- радиолокации;
- безопасности;
- сетевых интерфейсов;
- AI-обработки.
Samsung сообщает о разработке UCIe IP для автомобильных применений на техпроцессах от 8 до 2 нм.
Телекоммуникации и радиотехника
UCIe 3.0 особенно интересна возможностью непрерывного обмена между:
- АЦП;
- ЦАП;
- DSP;
- радиочастотными чиплетами;
- сетевыми процессорами.
Оптические системы
Оптический чиплет может располагаться рядом с процессором и преобразовывать внутрипакетный электрический поток в оптический.
UCIe рассматривается как интерфейс между вычислительным кристаллом и оптическим модулем внутри одного корпуса.
33. UCIe не решает проблему памяти автоматически
Чиплетная архитектура позволяет разместить память ближе к вычислителю, но не отменяет физических ограничений.
Высокоскоростная память требует:
- большого числа соединений;
- значительной площади корпуса;
- питания;
- охлаждения;
- точной трассировки;
- контроля задержек.
HBM уже является примером чиплетоподобной вертикальной интеграции: несколько кристаллов памяти соединяются в стек и устанавливаются рядом с вычислительным процессором на интерпозере.
UCIe может дополнить такую систему стандартным взаимодействием между логическими чиплетами, но сама память HBM использует специализированный широкий интерфейс.
В открытой чиплетной системе могут сосуществовать несколько типов соединений:
- UCIe;
- HBM;
- собственные локальные интерфейсы;
- служебная сеть;
- питание и тактирование.
Универсальный стандарт не означает, что все соединения внутри корпуса обязательно должны стать одинаковыми.
34. UCIe и технологический суверенитет
Открытый стандарт создает важную возможность: разработчик не обязан полностью зависеть от закрытого межкристального интерфейса одного производителя.
Теоретически компания может:
- разработать собственный специализированный чиплет;
- получить готовое UCIe PHY;
- использовать совместимый вычислительный кристалл;
- выбрать доступную технологию корпусирования;
- построить собственную систему в корпусе.
Но для этого необходима развитая экосистема.
Потребуются:
- полупроводниковые кристаллы;
- UCIe-контроллеры и PHY;
- библиотеки IP;
- средства проектирования;
- модели корпусов;
- производство интерпозеров;
- органические подложки;
- кремниевые мосты;
- гибридное соединение;
- тестирование Known Good Die;
- сборка;
- тепловое проектирование;
- верификация;
- безопасная прошивка.
Поэтому технологическая независимость в эпоху чиплетов определяется не только доступом к литографии.
Она включает способность собрать несколько кристаллов в работающую систему.
35. Чиплеты могут снизить зависимость, но могут и увеличить ее
Модульность позволяет заменить один функциональный блок, не переделывая всю систему.
Но одновременно появляется больше участников цепочки:
- разработчик вычислительного чиплета;
- поставщик интерфейсного IP;
- производитель пластин;
- поставщик памяти;
- разработчик подложки;
- производитель интерпозера;
- сборочная компания;
- разработчик прошивки;
- поставщик средств тестирования.
Если хотя бы один критически важный элемент недоступен, вся конструкция может остановиться.
Чиплетная архитектура делает цепочку поставок более гибкой, но не обязательно более простой.
Преимущество возникает только при наличии:
- нескольких квалифицированных поставщиков;
- открытых интерфейсов;
- переносимых моделей;
- совместимых производственных процессов;
- понятного распределения ответственности.
36. Безопасность многокристальной системы
В монолитной микросхеме внутренние соединения создаются на одной пластине и контролируются одним разработчиком.
В открытой чиплетной системе компоненты могут поступать из разных источников.
Возникают новые вопросы:
- подлинный ли это чиплет;
- не изменена ли его конструкция;
- можно ли доверять его прошивке;
- имеет ли он доступ к общей памяти;
- может ли он перехватывать данные;
- способен ли он нарушить работу служебной сети;
- кто управляет обновлением;
- можно ли безопасно отключить подозрительный элемент.
Стандартный интерфейс упрощает взаимодействие, но одновременно делает возможным подключение большего числа сторонних компонентов.
Поэтому должны развиваться:
- аутентификация чиплетов;
- аппаратный корень доверия;
- подписанная прошивка;
- изоляция доступа;
- защищенная телеметрия;
- контроль целостности;
- безопасное отключение;
- аудит цепочки поставок.
На Chiplet Summit 2026 отдельное внимание уделялось не только физическому интерфейсу, но также управлению, совместимости и безопасности многокристальных систем.
37. Почему UCIe не превращает разработку процессора в простую сборку
Представим, что доступны совместимые чиплеты:
- CPU;
- AI;
- память;
- интерфейс;
- безопасность.
Даже тогда разработчику необходимо решить:
- какой блок является главным;
- как распределяется адресное пространство;
- кто управляет прерываниями;
- как обеспечивается когерентность;
- кто запускается первым;
- как восстанавливается отказавший канал;
- что происходит при перегреве;
- как делится питание;
- как тестируется корпус;
- как охлаждаются кристаллы;
- какое программное обеспечение видит всю систему.
То есть UCIe стандартизирует соединительную ткань, но не проектирует за инженера всю архитектуру.
Это похоже на печатную плату.
Наличие стандартов USB, Ethernet и PCIe не означает, что любой набор микросхем автоматически образует работоспособное устройство.
38. Как будет проектироваться система на UCIe
Процесс разработки может выглядеть следующим образом.
Шаг 1. Разделение системы на функции
Сначала определяется, что должно остаться на одном кристалле, а что выгодно вынести.
Например:
- вычисления;
- ввод-вывод;
- память;
- аналоговая часть;
- оптика;
- специализированный ускоритель.
Неправильное разделение может привести к чрезмерному объему обмена и потере производительности.
Шаг 2. Выбор техпроцесса для каждого чиплета
Для разных функций могут использоваться разные производственные нормы.
Необходимо учитывать:
- скорость;
- стоимость;
- аналоговые свойства;
- напряжение;
- доступность;
- выход годных;
- срок производства.
Шаг 3. Оценка потоков данных
Определяется:
- какие чиплеты общаются друг с другом;
- какой объем информации передается;
- какая допустима задержка;
- нужна ли когерентность;
- требуется ли непрерывный поток;
- какой протокол подходит.
Шаг 4. Выбор корпуса
Разработчик выбирает:
- органическую подложку;
- интерпозер;
- кремниевый мост;
- fan-out;
- вертикальное соединение;
- комбинацию технологий.
Шаг 5. Размещение чиплетов
Необходимо одновременно учитывать:
- длину линий;
- доступную береговую линию;
- расположение памяти;
- путь питания;
- горячие зоны;
- механическую устойчивость;
- внешние выводы.
Шаг 6. Проектирование управления
Определяется:
- Director Chiplet;
- последовательность включения;
- загрузка прошивок;
- служебная сеть;
- телеметрия;
- аварийные события.
Шаг 7. Моделирование
Проводится совместный анализ:
- сигнала;
- питания;
- температуры;
- механики;
- электромагнитной совместимости;
- допусков производства.
Шаг 8. Разработка тестов
Проверяются:
- отдельные кристаллы;
- межкристальные линии;
- служебная сеть;
- аварийные режимы;
- температурные пределы;
- прошивки;
- готовый корпус.
Шаг 9. Безопасность
Формируется:
- корень доверия;
- система ключей;
- аутентификация;
- проверка прошивок;
- изоляция компонентов;
- реакция на компрометацию.
Шаг 10. Производственная квалификация
Даже работающий лабораторный образец должен пройти:
- термоциклирование;
- проверку соединений;
- испытания на деформацию;
- старение;
- контроль сборки;
- анализ отказов.
39. Основные мифы о UCIe
Миф 1. UCIe — это PCIe, только внутри микросхемы
PCIe является одним из поддерживаемых протоколов.
UCIe также может переносить CXL и потоковые пользовательские протоколы. Кроме того, стандарт охватывает физический интерфейс, управление и межкристальную инфраструктуру.
Миф 2. 100 мм — это длина высокоскоростного канала
В UCIe 3.0 до 100 мм расширена дальность служебного sideband-канала UCIe-S.
Это не универсальное разрешение делать основные линии данных длиной 100 мм.
Миф 3. Чиплеты разных компаний уже можно свободно комбинировать
Совместимость развивается, но полноценный открытый рынок только формируется.
Первая живая демонстрация UCIe-S между решениями Intel и Cadence в 2026 году является важным шагом именно потому, что реальная межпроизводительская совместимость еще требует подтверждения.
Миф 4. Чиплетная микросхема всегда дешевле
Небольшие кристаллы могут улучшить выход годных и повторное использование разработок.
Но дорогие интерпозеры, сложная сборка, тестирование и снижение общего выхода готовых корпусов способны увеличить стоимость.
Миф 5. UCIe устраняет необходимость собственной архитектуры
Стандарт соединяет блоки, но не решает за разработчика вопросы памяти, когерентности, питания, охлаждения, безопасности и программного обеспечения.
Миф 6. Трехмерная сборка всегда лучше плоской
Вертикальное соединение уменьшает длину и увеличивает плотность, но усложняет теплоотвод, тестирование и производство.
Миф 7. Это технология только для серверов
AI и HPC являются первыми крупными потребителями, но чиплеты развиваются также для автомобилей, связи, робототехники, оптики и специализированных систем.
40. Экспертное мнение Ассоциации разработчиков и конструкторов
Ассоциация разработчиков и конструкторов рассматривает UCIe 3.0 как признак фундаментального изменения самой границы между микросхемой и электронным устройством.
Раньше можно было относительно четко разделить компетенции:
- разработчик кристалла создавал внутреннюю логику;
- специалист по корпусированию помещал кристалл в корпус;
- инженер печатных плат соединял готовые компоненты;
- системный разработчик объединял платы в изделие.
В чиплетной архитектуре эти уровни сходятся.
Корпус начинает содержать:
- несколько вычислительных устройств;
- собственную сеть;
- управление питанием;
- прошивку;
- средства диагностики;
- защиту;
- механизмы аварийного отключения.
Это уже не пассивная оболочка для кремния.
Это самостоятельный уровень электронной системы.
Корпус становится новой материнской платой
Заголовок «печатная плата внутри микросхемы» не следует понимать буквально.
Но по инженерной сути он точен.
Подложка и интерпозер теперь определяют:
- пропускную способность;
- задержку;
- энергопотребление;
- тепловой режим;
- масштабируемость;
- стоимость;
- надежность.
Ошибки в корпусе могут ограничить производительность не меньше, чем ошибки в самом процессорном ядре.
Поэтому разработка передового процессора больше не заканчивается после завершения топологии транзисторов.
Необходимо одновременно проектировать:
- кристаллы;
- их края;
- контакты;
- интерпозер;
- питание;
- тепловой путь;
- систему управления;
- прошивки.
Открытый интерфейс не означает готовый открытый рынок
UCIe создает необходимую основу для совместимости, но одного стандарта недостаточно.
Чтобы чиплеты действительно стали промышленными модулями, необходимы:
- единые методы тестирования;
- сертификация интерфейсов;
- модели корпусов;
- стандарты безопасности;
- правила управления;
- библиотеки проверенных IP;
- квалифицированные сборочные производства;
- понятные гарантии поставщиков;
- долгосрочная доступность компонентов.
Без этой инфраструктуры совместимость останется в основном технической возможностью, а не массовой бизнес-моделью.
Чиплеты меняют понятие импортозамещения
В монолитной модели необходимо было разработать или заменить весь процессор.
В модульной архитектуре теоретически можно заменить только отдельный функциональный блок.
Например:
- сохранить вычислительный чиплет;
- заменить интерфейсный;
- добавить собственный ускоритель;
- использовать другой контроллер безопасности;
- подключить новую память.
Это способно уменьшить масштаб отдельных проектов.
Но зависимость смещается в другие области:
- UCIe PHY;
- подложки;
- интерпозеры;
- корпусирование;
- тестирование;
- прошивки;
- EDA;
- высокоскоростные модели.
Технологический суверенитет в эпоху чиплетов — это способность не только изготовить кристалл, но и собрать из разных кристаллов надежную систему.
Инженерам потребуется новая область компетенций
Традиционному схемотехнику недостаточно знать только компоненты печатной платы.
Разработчику цифровых кристаллов недостаточно знать только RTL и логический синтез.
Чиплетные системы требуют специалистов, понимающих одновременно:
- архитектуру вычислений;
- высокоскоростные интерфейсы;
- физику корпусов;
- целостность питания;
- теплотехнику;
- производство;
- диагностику;
- безопасность;
- системную прошивку.
По существу формируется новая профессия — архитектор многокристальных систем.
Главным активом станет не отдельный чип, а библиотека чиплетов
Компания, разработавшая качественный функциональный чиплет, сможет потенциально использовать его в нескольких поколениях изделий.
Например, один и тот же интерфейсный блок может сочетаться с:
- разным числом процессорных ядер;
- разными ускорителями;
- разными объемами памяти;
- разными технологиями производства.
Это меняет экономику разработки.
Ценность будет заключаться не только в конечной микросхеме, но и в наборе повторно используемых, проверенных и документированных полупроводниковых модулей.
Intel и другие участники отрасли связывают именно повторное использование специализированных кристаллов с сокращением сроков, рисков и стоимости разработки.
41. Будет ли существовать магазин чиплетов
В долгосрочной перспективе может появиться модель, похожая на рынок электронных компонентов.
Разработчик системы сможет выбирать:
- вычислительный чиплет;
- память;
- сетевой интерфейс;
- блок безопасности;
- AI-ускоритель;
- аналоговый модуль;
- оптический интерфейс.
Но такой рынок будет сложнее каталога обычных микросхем.
Для каждого чиплета потребуются:
- электрические модели;
- тепловые параметры;
- карта контактов;
- поддерживаемые протоколы;
- версии UCIe;
- требования к подложке;
- модель доверия;
- прошивки;
- средства тестирования;
- подтверждение совместимости;
- правила лицензирования.
Скорее всего, на первых этапах появятся не полностью свободные магазины, а квалифицированные экосистемы конкретных заводов и сборочных платформ.
Внутри такой экосистемы совместимость будет заранее проверена между:
- производством;
- IP;
- корпусированием;
- инструментами проектирования;
- тестированием.
Именно такие партнерские альянсы сегодня формируют Intel, Samsung, TSMC, Arm и поставщики EDA.
42. Что UCIe 3.0 означает для обычного разработчика электроники
Большинство инженеров в ближайшее время не будут самостоятельно разводить интерпозеры для 64-гигапереходных чиплетных линий.
Но последствия технологии постепенно дойдут до всей отрасли.
Изменится состав микросхем
Все больше компонентов будут представлять собой многокристальные системы, хотя внешне останутся обычными корпусными изделиями.
Усложнится запуск
Микросхема может содержать несколько прошиваемых блоков и собственную систему управления.
Изменится диагностика
Ошибка может возникать не только внутри одного кристалла, но и:
- в межкристальной связи;
- в загрузке одного чиплета;
- в тепловой координации;
- в служебной сети;
- в распределении питания.
Расширится документация
Инженеру потребуется учитывать:
- версии внутренних прошивок;
- состояние чиплетов;
- режимы деградации;
- аппаратные ревизии многокристального корпуса.
Изменится жизненный цикл продукта
Производитель сможет выпускать разные варианты устройства, меняя состав чиплетов без полного проектирования нового монолитного кристалла.
Заключение
UCIe 3.0 — это не просто очередное увеличение скорости интерфейса до 64 ГТ/с.
Стандарт отражает более глубокое изменение полупроводниковой промышленности.
Процессор перестает быть одним большим кристаллом.
Он становится системой, состоящей из специализированных блоков:
- вычислений;
- памяти;
- ввода-вывода;
- аналоговой обработки;
- оптической связи;
- безопасности;
- управления.
Эти блоки могут производиться:
- по разным технологическим нормам;
- на разных фабриках;
- из разных материалов;
- разными компаниями.
Чтобы они работали как единое устройство, внутри корпуса требуется собственная инфраструктура.
UCIe стандартизирует ее ключевую часть:
- физические линии;
- протоколы;
- управление;
- загрузку;
- энергосбережение;
- аварийные события;
- совместимость поколений.
В результате корпус микросхемы перестает быть пассивной оболочкой.
Он превращается в миниатюрную электронную платформу.
Органическая подложка выполняет роль печатной платы.
Интерпозер становится высокоскоростной коммуникационной тканью.
Director Chiplet выполняет роль системного контроллера.
Служебный канал превращается в шину управления.
Механизмы Fast Throttle и Emergency Shutdown образуют общую защиту устройства.
Но открытый стандарт не отменяет инженерной сложности.
Чиплеты необходимо:
- изготовить;
- проверить;
- разместить;
- соединить;
- запитать;
- охладить;
- синхронизировать;
- загрузить;
- защитить;
- протестировать как единую систему.
Поэтому главный вывод можно сформулировать так:
Будущее микросхем заключается не только в уменьшении транзисторов. Оно заключается в способности собирать сложные вычислительные системы из нескольких кристаллов так, чтобы они работали почти как один.
UCIe 3.0 приближает момент, когда разработчик будет проектировать не отдельный чип, а систему чипов.
И тогда привычная печатная плата не исчезнет.
Одна из ее функций просто переместится внутрь корпуса микросхемы.
Об авторе
