Автоматизация небольшой вентиляционной установки на первый взгляд кажется простой задачей. Необходимо включать и отключать вентилятор, регулировать его производительность, контролировать потребляемый ток, фиксировать аварийные состояния и передавать информацию в общую систему диспетчеризации здания. Однако на практике для выполнения этих функций нередко приходится устанавливать отдельный шкаф управления, стоимость и размеры которого могут оказаться несоразмерными самому вентиляционному оборудованию.
Именно эту проблему решил проект ученика клуба электроники и программирования НБ6. Разработанный им компактный модуль объединяет функции управления, регулирования, защиты, контроля и обмена данными. Устройство прошло путь от первых прототипов до патентования, серийного выпуска и внедрения на действующем объекте.
От сборки шкафов — к собственному устройству
Автор проекта профессионально занимается сборкой шкафов управления вентиляцией. Практический опыт позволил ему увидеть задачу не только со стороны схемотехники, но и с позиции монтажника, наладчика и заказчика.
Традиционный шкаф управления собирается из набора отдельных компонентов. В него могут входить автоматический выключатель, регулятор мощности, контроллер, средства индикации, измерительные устройства, блоки связи, клеммы, органы управления и другие элементы. Все это необходимо разместить в корпусе, соединить проводами, промаркировать, проверить и установить на объекте.
Такой подход универсален и во многих случаях необходим. Но для управления отдельным канальным вентилятором он может быть избыточным по размерам, трудоемкости сборки и стоимости. Поэтому возникла идея объединить основные функции в одном специализированном модуле, рассчитанном на конкретный класс задач.
Работа началась с проектирования электронной части, выбора компонентов, разработки печатных плат и изготовления опытных образцов. После этого конструкцию дорабатывали с учетом реальных условий эксплуатации, требований к монтажу и возможности последующего серийного производства.
Одновременно была подана заявка на регистрацию разработки. Теперь проект получил правовую охрану: сведения о патенте опубликованы в официальной базе ФИПС. (Патент на изобретение 2865082)
Какие функции объединены в модуле
Разработанное устройство выполняет основные операции, необходимые для локального управления канальным вентилятором и его подключения к системе автоматизации здания:
- принимает и передает данные по протоколу Modbus RTU;
- управляет подключенной нагрузкой с помощью симисторного регулятора;
- обеспечивает локальное управление оборудованием;
- отображает рабочие параметры и состояние системы на дисплее;
- измеряет потребляемый вентилятором ток;
- контролирует состояние автоматического выключателя, установленного непосредственно в модуле;
- отображает рабочие и аварийные режимы.
Поддержка Modbus RTU позволяет включать модуль в распределенную систему автоматизации. Диспетчерский контроллер может передавать команды, изменять режим работы и получать информацию о состоянии оборудования по общей линии связи RS-485. Это особенно важно на объектах, где установлено несколько вентиляционных устройств и требуется централизованный контроль.
Локальный дисплей сохраняет возможность работы непосредственно возле оборудования. Специалисту не обязательно обращаться к центральной системе, чтобы увидеть текущий режим или определить причину остановки. Контроль потребляемого тока дает дополнительную информацию о работе двигателя: отсутствие тока может указывать на отключение или обрыв цепи, а отклонение от нормального режима — на перегрузку либо неисправность оборудования.
Контроль состояния автоматического выключателя позволяет различать программную остановку вентилятора и отключение защитного аппарата. Для обслуживающего персонала это принципиально разные события, требующие разных действий.
Почему шкаф управления иногда стоит дороже вентилятора
Канальный вентилятор представляет собой серийное изделие, которое выпускается большими партиями. Его конструкция сравнительно компактна, а производство хорошо отработано. Шкаф управления, напротив, часто собирается под конкретный проект или небольшую серию.
В стоимость шкафа входит не только автоматика. Заказчик оплачивает корпус, аппаратуру защиты и коммутации, контроллер, регулятор, средства индикации, клеммы, монтажные элементы, внутреннюю проводку, маркировку, сборку, проверку и настройку. Дополнительные расходы возникают при доставке, креплении шкафа, прокладке кабелей и пусконаладочных работах.
Поэтому стоимость управления нельзя оценивать только по цене контроллера или нескольких электронных компонентов. Это стоимость законченного узла, включающая материалы и значительный объем ручного труда.
Открытые каталоги хорошо показывают возникающую диспропорцию. На момент подготовки материала некоторые серийные канальные вентиляторы типоразмеров от 100 до 315 мм предлагались примерно за 6,8–13,6 тыс*. рублей в каталоге производителя НЕВАТОМ. В то же время готовые щиты управления вентиляторами стоили от 9,75 тыс. рублей, а модели с программируемым контроллером и возможностью подключения по RS-485 Modbus RTU — около 48,1–62,4 тыс.* рублей в каталоге РСВ Групп. Отдельные контрольно-пусковые шкафы с диспетчеризацией Modbus RTU для одного электродвигателя предлагались примерно от 73,8 тыс.* рублей в каталоге компании «Альфа-Прибор».
Эти цены нельзя использовать как прямое сравнение конкретных изделий: шкафы различаются по мощности, составу защит, степени исполнения и назначению. Однако они наглядно показывают общую проблему. Для небольшого канального вентилятора стоимость полноценного шкафа управления может быть сопоставима со стоимостью самого вентилятора или превышать ее в несколько раз.
В чем состоит экономический эффект
Разработанный модуль рассчитан на то, чтобы в рамках своей целевой задачи обеспечить тот же необходимый набор функций, который в традиционном варианте реализуется отдельным шкафом управления. При этом устройство стоит дешевле и занимает существенно меньше места.
Экономия возникает не за счет отказа от управления или контроля, а за счет интеграции функций в одном серийном изделии. Часть отдельных аппаратов, соединений и монтажных операций заменяется общей электронной платформой.
| Параметр | Традиционный шкаф управления | Компактный модуль |
|---|---|---|
| Конструкция | Набор отдельных аппаратов в корпусе | Функции объединены в одном устройстве |
| Сборка | Требуются установка компонентов, внутренняя проводка и маркировка | Основная сборка выполняется при серийном производстве модуля |
| Размер | Необходимо отдельное место для шкафа | Компактная установка рядом с оборудованием |
| Управление нагрузкой | Отдельный регулятор или другое исполнительное устройство | Встроенный симисторный регулятор |
| Диспетчеризация | Контроллер и интерфейс связи подбираются отдельно | Modbus RTU предусмотрен конструкцией |
| Контроль тока | Требуется отдельное измерительное устройство либо контроллер с датчиком | Функция встроена в модуль |
| Индикация и локальное управление | Устанавливаются отдельные органы управления и индикации | Встроенные органы управления и дисплей |
| Защитный автомат | Размещается и подключается в шкафу | Установлен непосредственно в модуле, его состояние контролируется |
| Повторение решения | Каждый шкаф необходимо комплектовать и собирать | Серийный модуль можно тиражировать как готовое изделие |
Для одного вентилятора разница выражается в стоимости оборудования, сборки и монтажа. На объекте с десятками одинаковых точек управления эффект становится значительно заметнее. Снижается количество индивидуально собираемых шкафов, сокращается объем внутренней коммутации, упрощаются закупка, установка и ввод оборудования в эксплуатацию.
Компактность также имеет экономическое значение. Для большого шкафа необходимо найти место, предусмотреть крепление и подвести к нему силовые и сигнальные кабели. Небольшой модуль можно устанавливать ближе к вентилятору, уменьшая длину части кабельных трасс и освобождая техническое пространство.
Серийность упрощает и дальнейшее обслуживание. Когда на объекте используется несколько одинаковых модулей, персоналу не приходится разбираться в индивидуальной компоновке каждого шкафа. Устройства имеют одинаковые подключения, интерфейс, алгоритмы работы и диагностические сообщения. При необходимости можно держать единый резервный модуль для оперативной замены.
Есть и менее очевидный эффект — сокращение числа внутренних соединений. Каждая клемма и каждый провод требуют времени на монтаж и проверку, а в эксплуатации становятся дополнительными потенциальными точками отказа. Интеграция функций не отменяет требований к надежности и защите, но позволяет сделать конструкцию более повторяемой и уменьшить количество ручных операций.
Компактный модуль не является заменой любого шкафа
Экономическое сравнение корректно только в пределах задачи, для которой разработано устройство. Компактный модуль может заменить традиционный шкаф там, где необходимо управлять отдельным канальным вентилятором, регулировать его работу, контролировать ток и защитный автомат, обеспечивать местную индикацию и обмен по Modbus RTU.
Для сложной приточно-вытяжной установки могут потребоваться управление заслонками, нагревателями, охладителями и насосами, контроль температуры и давления, защита от замерзания, частотный преобразователь, резервирование и специальные алгоритмы. Отдельные требования действуют для систем дымоудаления и противопожарной вентиляции. В таких случаях состав автоматики определяется проектом, а применение компактного модуля необходимо оценивать отдельно.
Таким образом, преимущество разработки состоит не в попытке заменить все существующие шкафы одним устройством, а в устранении избыточности в типовой и массовой задаче. Там, где большой шкаф используется только ради управления одним сравнительно недорогим вентилятором, специализированный модуль может оказаться более рациональным решением.
От опытного образца к реальному объекту
После завершения разработки следующим этапом стала подготовка устройства к серийному выпуску. Необходимо было обеспечить повторяемость конструкции, удобство сборки, проверку готовых изделий и возможность их монтажа на объекте.
В настоящее время выпуск модулей уже налажен. Первая партия установлена на объекте на Новорогожской улице в Москве. Это важный этап для любой инженерной разработки: устройство вышло за пределы лабораторного стенда и стало частью действующей системы управления вентиляцией.
Практическое внедрение дает разработчику информацию, которую невозможно полностью получить на этапе моделирования. Реальный объект позволяет оценить удобство монтажа, качество связи, читаемость индикации, работу под нагрузкой и понятность диагностики для обслуживающего персонала. Такой опыт становится основой для дальнейшего совершенствования изделия и расширения номенклатуры.
Инженерное обучение с производственным результатом
Для клуба НБ6 этот проект имеет особое значение. Ученик не просто повторил готовую схему и не ограничился учебным макетом. Он выявил реальную проблему в своей профессиональной области, сформулировал требования к новому устройству, разработал электронику, изготовил прототипы, прошел этап патентования и организовал серийный выпуск.
Фактически проект охватил полный жизненный цикл электронного изделия:
- анализ практической задачи;
- разработку технического решения;
- схемотехническое проектирование и прототипирование;
- испытания и доработку конструкции;
- оформление правовой охраны;
- подготовку к производству;
- серийный выпуск;
- внедрение на действующем объекте.
Именно на таких проектах становится заметна разница между изучением отдельных тем и полноценной инженерной деятельностью. Знание электроники, программирования и промышленной автоматики превращается в продукт только тогда, когда разработчик учитывает не одну принципиальную схему, но также стоимость, размеры, монтаж, диагностику, повторяемость производства и потребности будущего пользователя.
История модуля управления вентиляцией показывает, что образовательная площадка может быть не только местом получения знаний, но и средой для появления новых серийных устройств. Для ученика результатом стало собственное запатентованное изделие, для заказчика — компактное и экономически обоснованное средство автоматизации, а для клуба НБ6 — подтверждение эффективности обучения через реальные инженерные задачи.

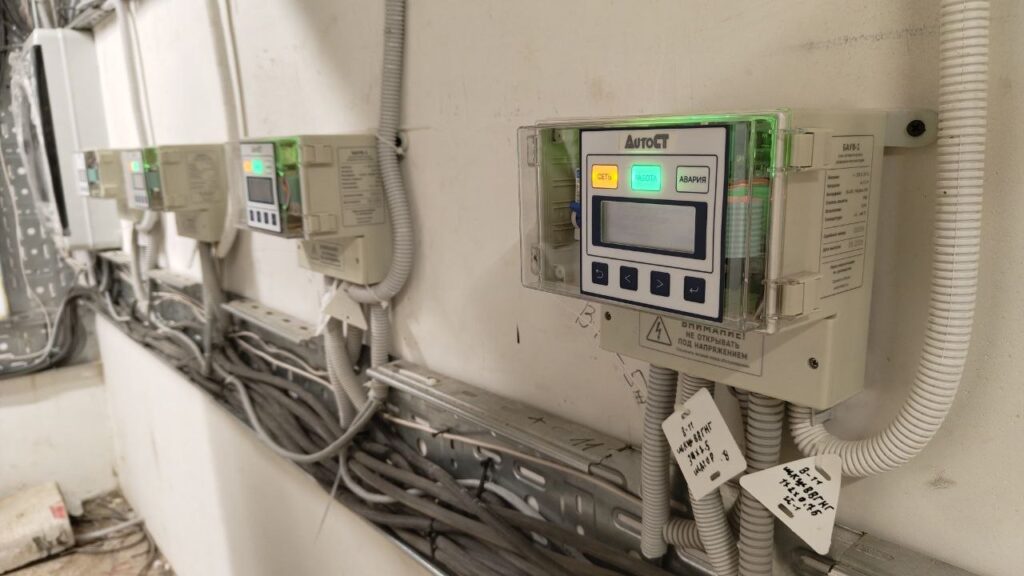

На фотографии — серийные модули управления вентиляционным оборудованием, установленные на первом объекте на Новорогожской улице в Москве.
* Цены приведены как ориентир на дату подготовки статьи и могут изменяться.
