Десятилетиями слово «электроника» ассоциировалось с жесткими зелеными текстолитовыми платами, хрупким кремнием и угловатыми корпусами. Мы привыкли, что гаджеты диктуют нам форму: смартфон — это прямоугольник, телевизор — плоская панель, а датчик пульса — жесткий браслет. Но прямо сейчас происходит фундаментальный сдвиг. Электроника перестает быть «вещью в себе» и становится эластичной, тонкой и практически невидимой.
Добро пожаловать в мир гибкой и печатной электроники (Flexible & Printed Electronics) — технологии, которая позволяет наносить работающие схемы на пластик, ткань и даже обычную бумагу. Разберемся, как это работает и почему это важнее, чем просто «складной экран».
1. Печатная электроника: Когда принтер заменяет завод
В основе гибкой электроники лежит метод печатной электроники (Printed Electronics). В отличие от традиционной фотолитографии, которая используется при создании кремниевых чипов и требует стерильных комнат и сложнейших химических процессов травления, печатная электроника напоминает работу обычного типографского станка.
Суть технологии: Вместо обычных чернил используются функциональные наночернила. Они могут быть:
- Проводящими: на основе наночастиц серебра, меди, углеродных нанотрубок или графена.
- Полупроводниковыми: органические полимеры, которые могут выполнять роль транзисторов.
- Диэлектрическими: изолирующие слои.
Эти чернила наносятся на гибкую подложку (субстрат) с помощью различных методов: струйной печати, трафаретной печати или метода Roll-to-Roll (R2R) — когда рулон гибкого пластика на огромной скорости проходит через систему валов, приобретая на выходе миллионы напечатанных датчиков или микросхем. Это делает производство электроники невероятно дешевым и массовым.
2. Гибкая электроника и материалы: На чем мы печатаем?
Выбор подложки — критический момент. Она должна выдерживать температуру запекания чернил и быть устойчивой к деформации.
- Полимеры (ПЭТ, Каптон): Самый распространенный вариант. Тонкие пластиковые пленки, которые мы видим в складных смартфонах. Они прочны и прозрачны.
- Ткань (E-Textiles): Проводящие дорожки вплетаются в структуру волокон или наносятся сверху эластичными чернилами. Такая одежда не просто «содержит датчики», она сама становится датчиком.
- Бумага: Самый дешевый и экологичный субстрат. Идеально подходит для одноразовых экспресс-тестов в медицине или «умной упаковки», которая сообщает смартфону о свежести молока.
3. Складные экраны: Только вершина айсберга
Смартфоны серий Samsung Fold или Huawei Mate X — это первая массовая демонстрация возможностей гибкой электроники. Чтобы экран мог складываться тысячи раз, инженерам пришлось заменить стеклянную подложку OLED-панели на полиимидную пленку.
Но будущее — за рулонными устройствами (Rollable). Представьте себе планшет, который вытягивается из корпуса, как свиток, или телевизор, который сворачивается в компактный тубус после просмотра. Гибкость позволяет создавать интерфейсы, которые подстраиваются под геометрию человеческого тела или интерьера, уходя от диктатуры «плоского экрана».
4. Медицинские «умные пластыри»: Госпиталь на коже
Настоящая революция гибкой электроники происходит в здравоохранении. Понятие «Электронная кожа» (e-skin) перестало быть термином из киберпанка.
Медицинские пластыри-датчики (Smart Patches): Это тончайшие наклейки на кожу, которые практически не ощущаются при ношении. Они могут в режиме реального времени:
- Снимать ЭКГ и ЭЭГ без громоздких проводов.
- Анализировать состав пота на содержание глюкозы (критично для диабетиков).
- Измерять уровень гидратации организма и температуру.
- Контролировать заживление ран, отправляя данные врачу по NFC или Bluetooth.
Такая электроника «интимна» — она плотно прилегает к телу, обеспечивая точность данных, недоступную для обычных смарт-часов, которые постоянно люфтят на запястье.
5. «Умная» одежда: Когда мода встречается с инженерией
Индустрия E-Textiles (электронного текстиля) меняет наше представление о гардеробе. Мы переходим от гаджетов, которые мы «несем», к одежде, которую мы «носим».
Перспективы умной одежды:
- Спорт: Майки, измеряющие активность каждой группы мышц, частоту дыхания и осанку атлета. Это позволяет корректировать тренировки на лету, предотвращая травмы.
- Спецслужбы и МЧС: Костюмы пожарных со встроенными датчиками токсичных газов и системами подогрева, работающими от гибких аккумуляторов.
- Повседневность: Куртки со встроенными сенсорными панелями на рукавах для управления музыкой или навигацией, а также элементы со встроенным фотовольтаическим слоем (солнечными батареями) для подзарядки гаджетов прямо на ходу.
Главная проблема здесь — стирка. Инженеры Ассоциации Разработчиков и Конструкторов (АРК) сегодня работают над методами герметизации (инкапсуляции) печатных схем, чтобы они выдерживали десятки циклов в стиральной машине без потери проводимости.
6. Экология и Интернет вещей (IoT)
Миллиарды дешевых датчиков Интернета вещей требуют нового подхода к утилизации. Гибкая электроника на бумажной подложке может быть биоразлагаемой.
Представьте себе RFID-метку на каждой коробке с продуктами, которая не содержит токсичного свинца и перерабатывается вместе с картоном. Это путь к «зеленому» тех-будущему, где электроника не превращается в горы мусора, а возвращается в цикл переработки.
7. Основные вызовы: Что мешает нам прямо сейчас?
Несмотря на радужные перспективы, перед конструкторами стоит ряд серьезных преград:
- Питание: Вы не можете сделать гибкий экран и приклеить к нему жесткую литий-ионную батарею. Нужны гибкие аккумуляторы и суперконденсаторы. Пока их емкость значительно ниже классических аналогов.
- Долговечность: Постоянные изгибы вызывают микротрещины в токопроводящих дорожках. Инженеры ищут самовосстанавливающиеся материалы, способные «затягивать» такие разрывы.

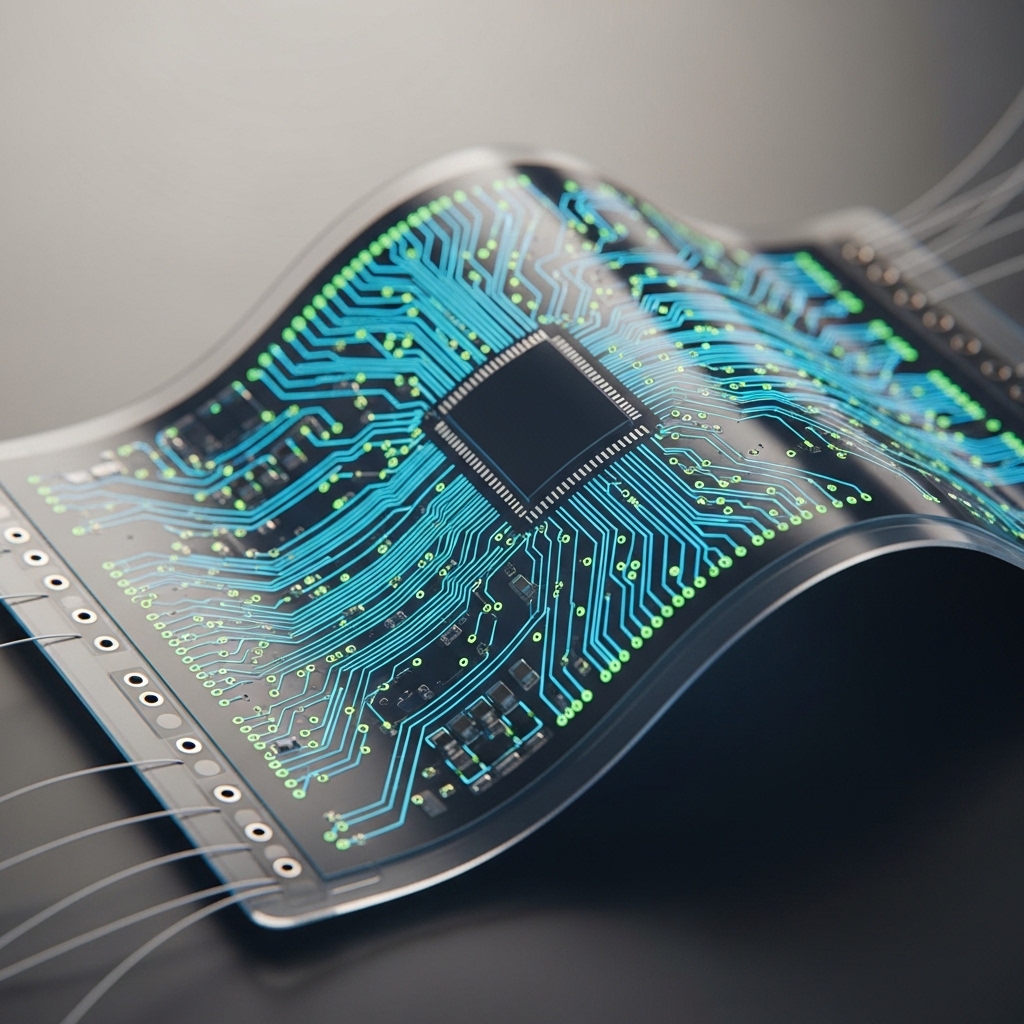

- Компоненты: Печать транзисторов пока не позволяет достичь скоростей современных кремниевых процессоров. Поэтому текущие гибкие устройства — это гибриды: гибкая плата-подложка, на которую напаяны крошечные жесткие кремниевые чипы.
Заключение: Новая парадигма инжиниринга
Гибкая электроника — это не просто новый форм-фактор. Это «Ambient Intelligence» (окружающий интеллект). Технологии выходят из коробок и распределяются по поверхностям: стенам зданий, обивке кресел автомобилей, человеческой коже и одежде.
Для инженеров и конструкторов это вызов мирового масштаба. Нужно заново учиться проектировать схемы, учитывая механические напряжения при изгибе, разрабатывать новые типы наночернил и находить способы герметизации.
Мы на пороге времени, когда ваш плащ будет греть вас в зависимости от пульса, а газета будет обновлять заголовки в реальном времени. Будущее мягкое, гибкое и напечатанное на рулонном принтере.
