Каждый разработчик встраиваемых систем (Embedded) сталкивался с этим кошмаром: ваш код идеален, все функции протестированы, логика безупречна. Но устройство всё равно «виснет», перезагружается в случайные моменты, а данные с датчиков приходят с ошибками. Программист неделями ковыряется в отладчике, ищет утечки памяти, гонки данных, но тщетно: софт кажется чистым как слеза. А проблема, как всегда, оказалась «в железе».
Осциллограф для многих программистов — это лишь красивый прибор для демонстрации синусоид на парах физики. Но для инженера-схемотехника и опытного Embedded-разработчика это глаза, позволяющие увидеть невидимое: микросекундные просадки питания, наносекундные «иголки» помех на линии сброса, звон на высокоскоростных шинах. Именно эти «призраки» убивают стабильность, заставляя даже самый совершенный код выглядеть как набор случайных сбоев.
Сегодня на nk9.ru мы не просто пересказываем теорию. Мы даем практическое руководство: как использовать осциллограф, чтобы обнаружить 5 самых коварных «железных» багов, которые программист будет искать в коде до второго пришествия.
1. Осциллограф как рентген: Посмотреть, что происходит на уровне электронов
Представьте, что вы пишете программу, которая управляет роботом. Робот движется по идеально ровной поверхности. Но вы не знаете, что под этой поверхностью — зыбучие пески, ямы и валуны. В мире электроники эта «поверхность» — это уровень напряжения. А «зыбучие пески» — это шумы, пульсации, просадки и выбросы, которые скрыты от глаз отладчика.
Отладчик (Debugger): Видит только дискретные состояния (0 или 1, включено или выключено). Он видит, что контроллер «завис». Но он не знает, почему он завис. Осциллограф: Видит аналоговую реальность. Он покажет, что именно в момент «зависания» напряжение на ножке питания провалилось с 3.3В до 1.5В, что вызвало сброс процессора. Он покажет, что «логическая единица» на самом деле — это сигнал с амплитудой в 2В и миллионом помех.
Без осциллографа вы работаете вслепую, пытаясь исправить ошибки, которых нет в вашем коде.
2. 5 типичных ситуаций, когда проблема не в программном обеспечении, а в плохом питании и некачественной физике
Это те самые «призраки», которые посещают самые сложные проекты.

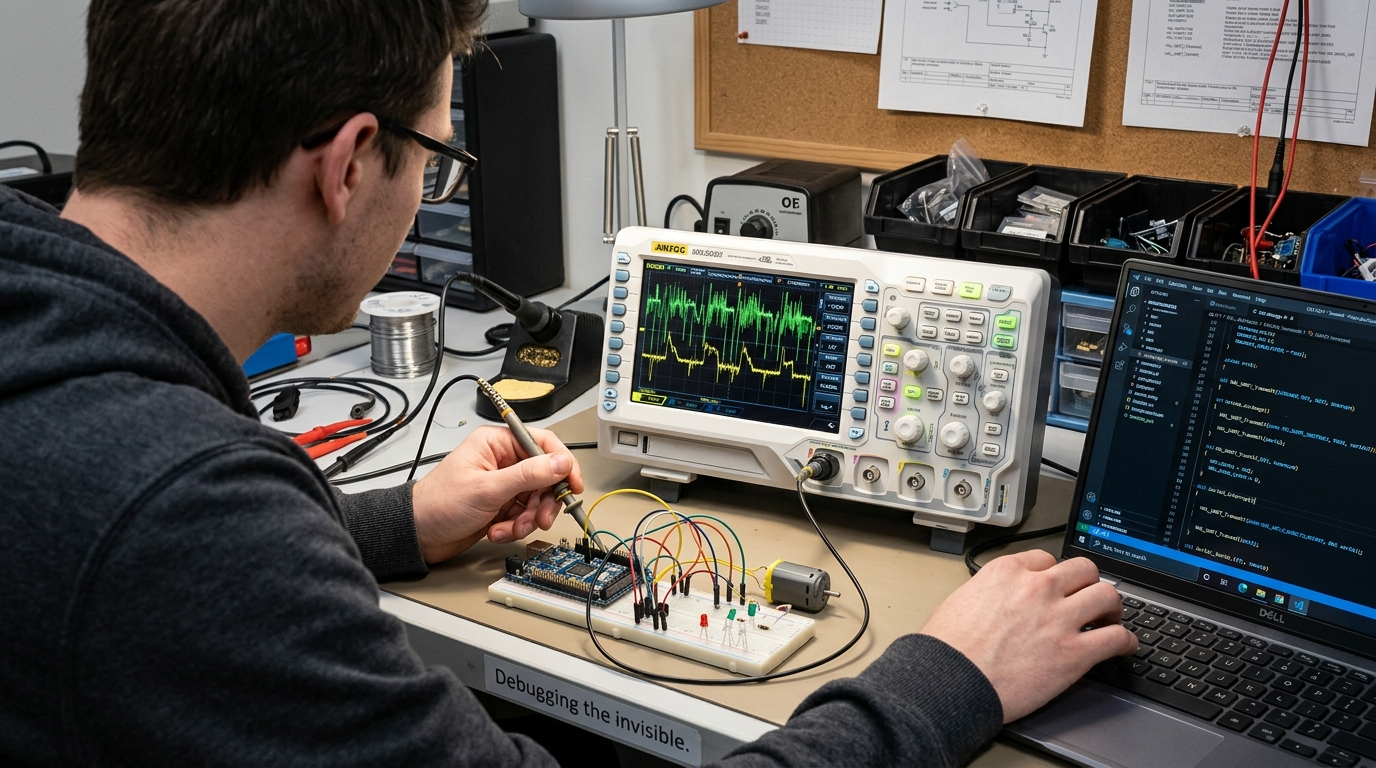

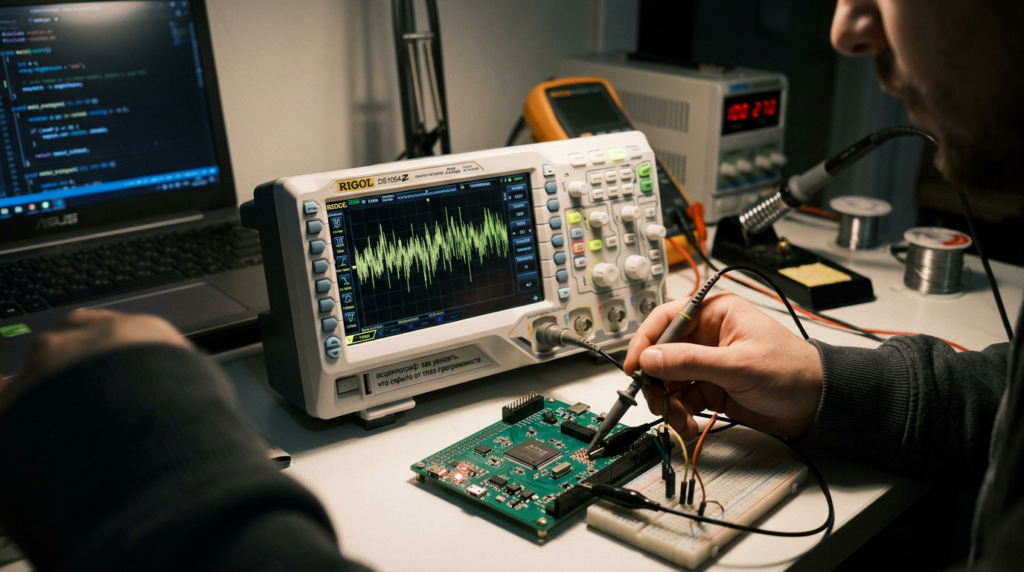

Ситуация №1: Нестабильное питание (просадки и пульсации)
Симптомы: Устройство перезагружается под нагрузкой, зависает в случайные моменты, или данные с датчиков приходят с ошибками. Что думает программист: «Переполнение стека? Гонка данных? Баг в FreeRTOS?» Что показывает осциллограф: Подключаем щуп к ножке питания микроконтроллера (VCC) и земле.
- Просадки под нагрузкой: В момент включения Wi-Fi модуля, светодиодной ленты или моторчика напряжение на VCC проваливается с 3.3В до 2.0В (ниже минимального рабочего напряжения МК). Микроконтроллер делает Brown-Out Reset (BOR) – аппаратный сброс.
- Как выглядит на осциллографе: Резкий провал уровня постоянного напряжения (DC Level) на несколько сотен милливольт или даже вольт.
- Высокочастотные пульсации: Даже без серьезных просадок, на линии питания присутствует «шум» от импульсного блока питания (DC/DC преобразователя), силовых ключей или работы высокоскоростной шины.
- Как выглядит на осциллографе: Наложение высокочастотных колебаний на постоянное напряжение. Амплитуда может достигать сотен милливольт. Решение: Увеличить емкость блокировочных конденсаторов (MLCC) рядом с ножками питания МК, добавить электролитические конденсаторы большей емкости на входе/выходе DC/DC преобразователя, улучшить трассировку цепей питания (широкие полигоны).
Ситуация №2: «Иголки» на линии RESET (Несанкционированный сброс)
Симптомы: Устройство хаотично перезагружается, иногда при включении соседнего мотора или нажатии кнопки. Что думает программист: «Сторожевой таймер сработал? Кто-то вызывает HAL_NVIC_SystemReset()?» Что показывает осциллограф: Подключаем щуп к ножке RESET микроконтроллера и земле.
- Наводки от силовых цепей: В момент срабатывания реле, включения мощной индуктивной нагрузки или даже статического разряда, на линии RESET появляется короткий импульс (Spike) напряжения, который воспринимается МК как сигнал сброса.
- Как выглядит на осциллографе: Короткий импульс (50-200 нс) на ножке RESET, который кратковременно опускает её ниже порога сброса.
- Неправильная схема сброса: Отсутствие или неправильный номинал RC-цепи на линии RESET, что делает её чувствительной к помехам. Решение: Добавить RC-цепочку (резистор 10 кОм, конденсатор 100 нФ) на RESET, улучшить экранирование силовой части, развязать питание силовой и цифровой части.
Ситуация №3: «Звон» на высокоскоростных шинах (Искажение данных)
Симптомы: Данные по SPI/I2C/UART приходят с ошибками, модули Wi-Fi или Bluetooth теряют пакеты, изображение на дисплее «сыпется». Что думает программист: «Баг в драйвере? Плохой чип?» Что показывает осциллограф: Подключаем щупы к линиям данных (CLK, MOSI, MISO) и земле.
- Отражения сигнала: Из-за несогласования импеданса линии (дорожки) с источником или приемником, сигнал, дойдя до конца, отражается назад, создавая «звон» или «ступеньки».
- Как выглядит на осциллографе: Наложенные колебания на фронтах и спадах цифровых сигналов, уширение импульсов.
- Перекрестные помехи (Crosstalk): Сигнал с соседней дорожки наводится на линию данных.
- Как выглядит на осциллографе: Наложение коротких импульсов или гармоник на полезный сигнал. Решение: Улучшить трассировку платы (сделать дорожки короче, соблюдать зазоры 3W, добавить сплошной слой земли), согласовать импеданс (последовательные резисторы), использовать терминаторы.
Ситуация №4: Плавающий «Ground» (Плохое заземление)
Симптомы: Схема ведет себя непредсказуемо. При касании рукой датчика или корпуса, устройство начинает работать иначе. «Паразитные» срабатывания. Что думает программист: «Неисправен датчик? Проблемы с заземлением в розетке?» Что показывает осциллограф: Подключаем один щуп к «цифровой земле» (Digital Ground) микроконтроллера, а другой — к «силовой земле» (Power Ground) или корпусу устройства.
- Разность потенциалов: Между различными точками «земли» на плате наблюдается значительная разность потенциалов (сотни милливольт) из-за протекания мощных токов по тонким дорожкам или «разрезам» в полигоне.
- Как выглядит на осциллографе: Прямая линия «земли» оказывается вовсе не прямой, а «гуляет» вверх-вниз относительно других точек земли. Решение: Улучшить топологию земли (сделать сплошной Ground Plane, избегать разрезов, использовать «звезду» в отдельных аналоговых узлах), обеспечить надежный контакт корпуса с землей.
Ситуация №5: Медленные фронты сигнала (Грязный клок)
Симптомы: Высокоскоростные чипы не инициализируются, таймеры работают неточно, иногда контроллер не запускается. Что думает программист: «Клок-генератор неисправен? Прошивка неправильно настраивает PLL?» Что показывает осциллограф: Подключаем щуп к выводу тактового генератора (CLK) или линиям высокоскоростного интерфейса (например, JTAG, SWD).
- Пологие фронты: Вместо четкого, прямоугольного импульса наблюдается медленный подъем и спад сигнала.
- Как выглядит на осциллографе: Импульс имеет форму трапеции или синусоиды, вместо резких перепадов.
- Джиттер (Jitter): «Дрожание» тактового сигнала, нестабильность периода.
- Как выглядит на осциллографе: Период колебаний меняется от импульса к импульсу. Решение: Уменьшить длину дорожек тактового сигнала, добавить согласующие резисторы, использовать специальные буферы тактовых сигналов, увеличить емкость блокировочных конденсаторов возле тактового генератора.
3. Осциллограф — инструмент, который требует практики
Научиться пользоваться осциллографом — это не вопрос одного дня. Это практика.
- Выбирайте правильный щуп: Компенсированный щуп 1:10 (снижает нагрузку на схему и помехи).
- Используйте короткую землю щупа: Чем короче земляной провод, тем меньше помех вы поймаете.
- Правильный режим запуска (Trigger): Научитесь ловить одиночные импульсы (Single Shot), это критически важно для поиска редких багов.
- Функция БПФ (FFT): Превращает осциллограф в простой спектроанализатор. Поможет увидеть шумы и гармоники, скрытые в сигнале.
4. Инженерный дзен: Не в коде едином
АРК считает, что умение работать с осциллографом — это фундаментальный навык, который отличает Embedded-программиста от инженера-разработчика.
Программист: Может сделать идеальную логику. Инженер: Делает так, чтобы эта логика могла быть исполнена в физическом мире без сбоев.
Помните, ваш код не виноват, если процессор не получает стабильного питания или на его линии сброса каждую секунду бьет помеха. Физика не делает исключений для красивых алгоритмов.
Заключение
В мире, где наносекунды решают всё, а миливольты определяют стабильность, осциллограф — это не просто прибор для красоты. Это глаза инженера, позволяющие ему увидеть то, что скрыто от логики программирования.
Перестаньте искать баги в коде, если ваше устройство ведет себя странно. Посмотрите на физическую реальность. Научитесь «видеть» сигналы. Только так вы сможете создавать по-настоящему надежную электронику, которая работает не «как-нибудь», а «как надо».
Ваш код может быть не виноват. Возможно, ему просто не хватает стабильного питания, и осциллограф это покажет.
